GA42H 双杠杆安全阀

GA42H 双杠杆安全阀

概述
GA44H型安全阀适用于温度≤450℃的电站锅炉和压力容器上,防止压力超过允许最高值,介质可为蒸汽、空气。

主要零部件材料说明:

GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

外形尺寸和连接尺寸:

型号 公称通径 尺寸
do-z D D1 D2 D6 f f2 b Z-?d H L 承插式 法兰式
d1 k2 k3 D3 DN’ D2’ D1’ D’ b’ f’ z1-?d1
GA44H-1.6 80 50×2 200 160 135 / 3 / 20 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 8-18 410 840 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840 200 218 253 285 200 255 280 315 22 3 8-18

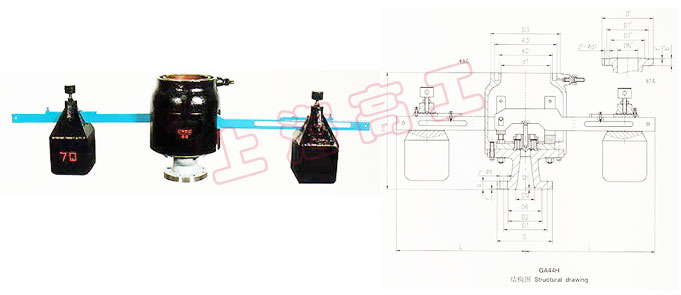

结构图

温馨提示:“GA42H 双杠杆安全阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
