Y型气动丝扣角座阀

Y型气动丝扣角座阀

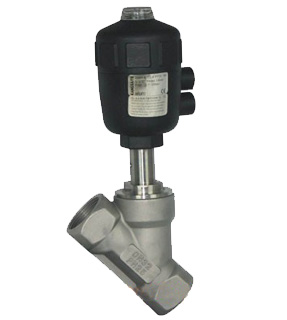

Y型气动丝扣角座阀外部先进导角座阀,溢流口与滑块间有自调节密封压盖,在与普通截止阀相比时,阀体角座结构可实现较大流量。

技术参数
压力范围 0~16bar
介质温度 -10℃~+180℃
环境温度 -10℃~+60℃
气源压力 0.4~0.7Mpa
阀体材料 CF8、CF8M、CF3、CF3M
密封材料聚四氟乙烯
执行机构外壳材料   聚酰胺
控制气体中性气体、空气

参数

接口D
[英寸]
内孔
[mm]
KV值
[m /h]
最大工作压力
[bar]
要求最小的控制压力[bar] 执行机构尺寸
[ mm]
流向 控制功能
G3/8″ 13 3.7 0~16 4~7 40 阀座上方


G1/2″ 15 4.2 0~16 4~7 50 阀座上方
G3/4″ 20 8. 0~16 4~7 50 阀座上方
G 1″ 25 19 0~16 4~7 63 阀座上方
G1 1/4″ 32 27.5 0~16 4~7 63 阀座上方
G1 1/2″ 40 42 0~16 4~7 63 阀座上方
G 2″ 50 52 0~16 4~7 80 阀座上方
G2 1/2″ 65 77 0~16 4~7 80 阀座上方

Y型气动丝扣角座阀选取
-控制功能:常开
-PPS执行机构外壳适用于环境温度+5℃~+130℃
-无复位弹簧  双作用执行机构
-三夹式连接
-独立可调行程极限,适于高低流量
-手动应急开关
-先导阀适用的Namur适配器

外形尺寸

接口D
[英寸]
内孔
[mm]
执行机构尺寸
[ mm]
A B C E F H A/F
G1/2″ 15 50 85 173 13 64 44 137 27
G3/4″ 20 50 95 178 14 64 44 145 32
G 1″ 25 63 105 200 18 80 52 173 41
G1 1/4″ 32 63 120 225 19 80 52 210 50
G1 1/2″ 40 63 130 235 19 80 52 245 55
G 2″ 50 80 150 290 23 101 61 301 70
G2 1/2″ 65 80 185 315 30 101 61 315 70

结构图

温馨提示:“Y型气动丝扣角座阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
