G6B41J/FS 气动衬胶、衬氟塑料隔膜阀(常闭式)

G6B41J/FS 气动衬胶、衬氟塑料隔膜阀(常闭式)

气动衬胶、衬氟塑料隔膜阀(常闭式)是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开,使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。 可广泛应用于各种腐蚀性流体以及纤维状,粉末状介质。连接方式:法兰。驱动方式有:手动,气动,电动。

气动隔膜阀可附无触点反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要。当气源故障时,可操作手轮启闭



性能规范

型号
公称压力
PN(Mpa)
试验压力Ps(Mpa)
适用介质
工作温度(℃)
壳体试验
密封试验
EG6B41W/J/Fs-6
0.6
0.9
0.66
 W.非腐蚀性流体
 J.一般腐蚀性流体
 Fs.强酸、碱及各种 有机溶剂(溶融碱金属及元素氟除外)
≤100
≤85
≤150
EG6B41W/J/Fs-10
1.0
1.5
1.1
EG6B41W/J/Fs-16
1.6
2.4
1.76

主要零件材料

零件名称
阀体
阀瓣、阀盖、薄膜压头
气缸、气缸盖
螺杆、阀杆、压簧杆
隔膜、薄膜
材料
HT200衬橡胶、橡胶
HT200
ZL102
35
氯丁橡胶、氟塑料

外形尺寸、连接尺寸及质量

型号
公称
通径
DN(mm)
  尺   寸(mm)

重量
(kg)
L
f
D1
D
D0
n-d
H
B
代号ES
耗毛量
(cm3)
气源压力
(Mpa)
气源接头(in)
J型
W型
EG6B41W/J
/Fs-16
20
121
117
2
75
105
120
4-13.5

168
61
163.87
0.3
1/8
7.2
25
131
127
2
85
115
120
4-13.5
394
168
61
196.65
0.3~0.4
1/8
8.9
32
150
146
2
100
140
120
4-17.5
400
168
61
229.40
0.3~0.4
1/8
10.6
40
163
159
2
110
150
165
4-17.5
485
260
62
1425.7
0.3~0.4
1/4
19.5
50
194
190
2
125
165
165
4-17.5
635
318
63
2284.1
0.3~0.4
1/4
34.9
EG6B41W/J/
Fs-10
65
220
216
2
145
185
165
4-17.5
650
318
63
3048.0
0.3~0.4
1/4
39.9
80
258
254
2
160
200
165
8-17.5
660
318
63
3244.7
0.4~0.5
1/4
51.9
100
309
305
2
180
220
280
8-17.5
816
425
64
6964.5
0.4~0.5
3/8
93.2
125
362
356
3
210
250
280
8-17.5
825
425
64
7439.7
0.4~0.5
3/8
105.3
150
412
406
3
240
285
310
8-22
1013
549
65
14912
0.5
3/8
184.5
EG6B41W/J/
Fs-6
200
529
521
4
295
340
483
8-22
1300
749
65
49161
0.6
1/2
407.4

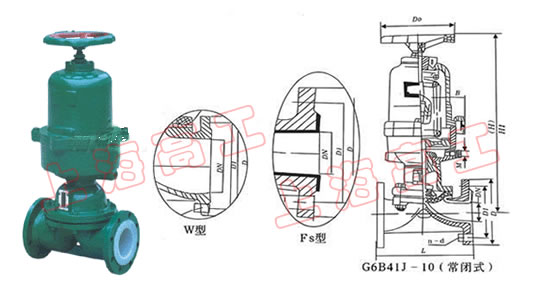

结构图

温馨提示:“G6B41J/FS 气动衬胶、衬氟塑料隔膜阀(常闭式)”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
